因为我们运用的主板品牌不同，跳线的规划也不完全相同，所以之前笔者的做法一直是让各位自己检查说明书，但其实很多说明书上画的也是十分不清楚，小白不容易看理解。

  一般来说主板前面板跳线的邻近都会有一个如上图所示的标识（那个一串串的白色图形），这个小图每个白点代表一对针脚，文字标示在上方便是上方一排，下方便是下方一排。

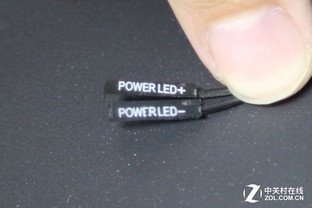

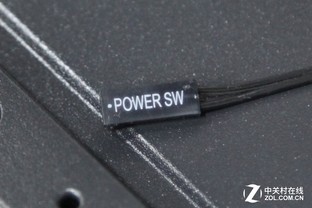

  电源指示灯为发光二极管，所以一定要区别正负极；而POWERSW代表的是Switch开关，无需区别正负极。之前主板上的缩写PWR（或是PWR_BTN）便是电源的意思，有时候需求做猜测。

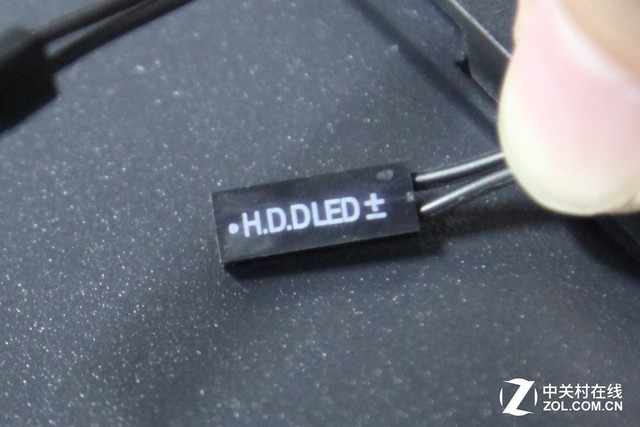

  硬盘的英文为HDD，这儿的指示灯便是为硬盘预备的，周围的“土”字是代表正负极，需求对应主板上的方位刺进。RESET重启按钮（或许缩写成RST_SW）的插针和电源按钮为同一性质无需考虑正负极。

  上面这张图为我们解释一下对应针脚的方位，点这儿就能够看大图应该轻松能够看懂了，现在市面上大多数主板的跳线接口都是这个格式，左边9根针为最常用的，电源指示灯、电源开关、硬盘指示灯和重启按钮呈双排摆放。假如没有标示正负极能够先依照左正右负测验，若无法点亮再进行调整。

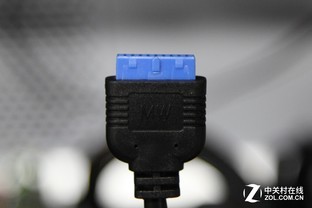

  现在常用的主要为USB2.0接口和USB3.0接口（也有主板称为USB3.1Gen1，其实相同）。

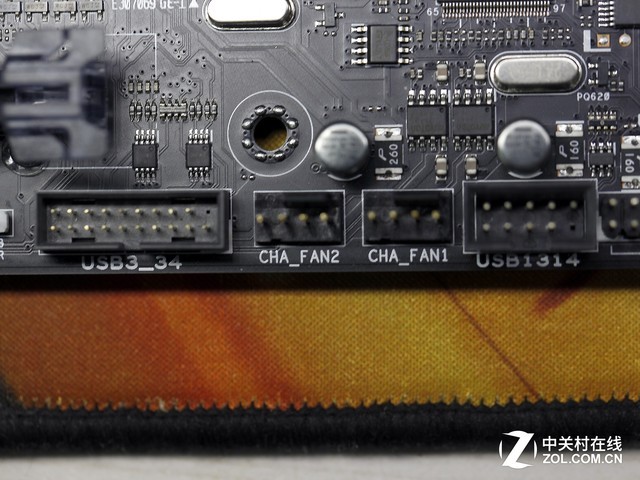

  上图左边的USB3_34代表的便是USB3.0跳线代表序号，能够扩展成两个USB3.0接口。留意防呆卡扣的规划以及缺针的方位。

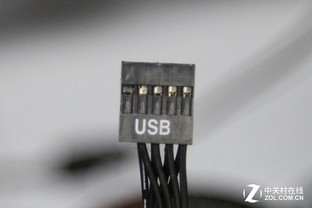

  USB3.0跳线pin供电的邻近，USB2.0接口一般坐落主板底部边际，和前面板跳线在一起。

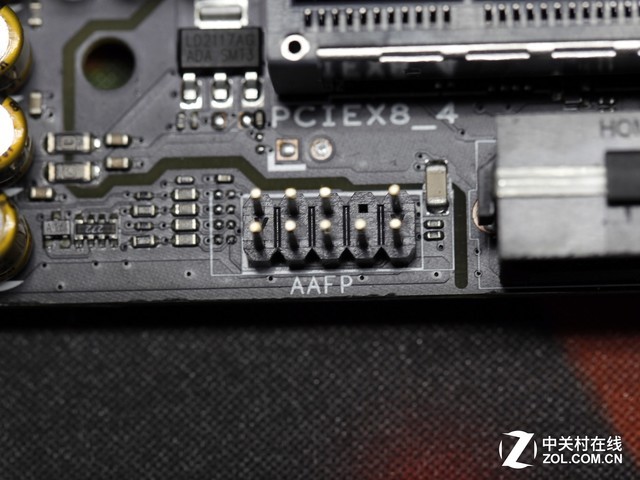

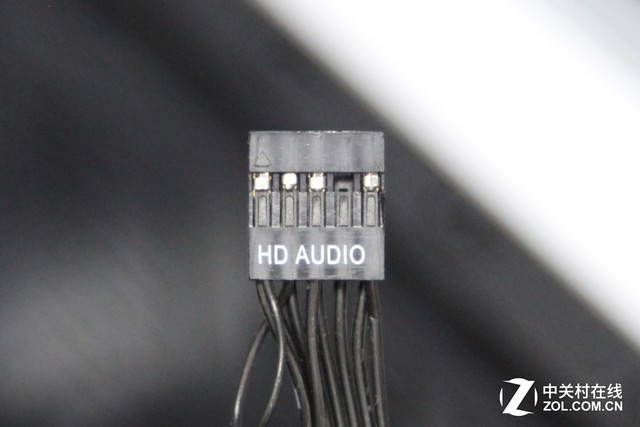

  字母一般会标示为HDAUDIO或是AAFP等，方位在主板左下角的音频区域内，有些主板会有切割线来切割音频区域。好了，笔者想要说的便是这些了，假如你仍是有疑问请直接在下方谈论区提出，而且勾选“@作者”。
